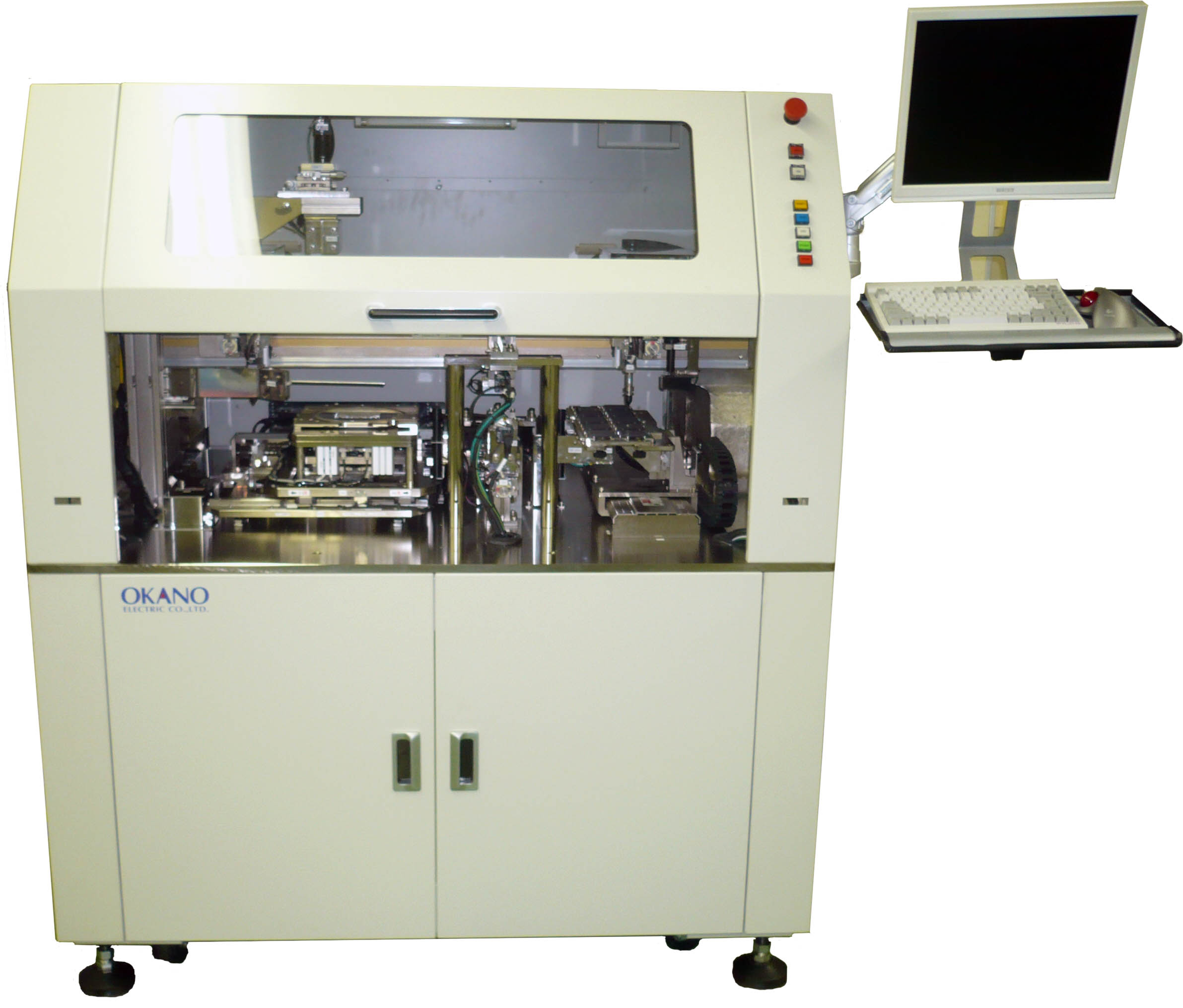

晶片・芯片取置機 | Chip Picker - 自動化設備,自動化檢測,自動化設備設計,外觀檢查機,AOI,半導體設備,LED/零件外觀檢查機,自動光學檢測設備,自動光學檢測,自動檢測機,特殊客製化設備,客製化專用機械設計,客製化機械
裝置簡要
- 吸嘴將在藍膜或tray盤上的工件經由3個獨立的檢測台配合光學定位裝置, 按客戶要求對晶片進行外觀或電性檢查, 最後逐一放置在托盤或編帶上。
- 由於採用X軸線性馬達,可進行雙讀取頭的個別動作,因此具備優異的擴充性。
- 在中間的交接載台(Stage)部配置檢查單元(Unit),亦可實施各種檢查。
規格
- 加工 (Tact): 0.50秒/1個 (不含取放時間)
- 對象工作物: 0.5~5.0mm見方
- 環形平板 (Flat Ring): 4~8吋用環形平板 (Flat Ring)
- 光學讀取頭面: XY方向 ±80mm
- 回收棧板: XY方向 ±80mm
- 回收tray: 22吋×16片 / 4吋×4片
- 精度: ±0.02mm以下
- 設備尺寸: W1500 × D1250 × H1550 (mm)
- ※可辨識標記為不良品的晶片並進行篩選
應用案例
- 作完圖像檢查後的元件,良品送到拖盤作包裝。(在光學讀取頭之後,將影像檢查OK品堆放於tray上。)
- 作完特性檢查後,將良品挑出送至載盤。(在光學讀取頭之後,將特性檢查OK品堆放於tray上。)
- 除平板環供應外,亦可利用影像處理,將隨機供應的工作物整齊排列。
- 可配合特殊要求客製化的部份也會。 (其他: 因應客戶的各種需求。)
